QTZ※自升式塔式起重機液壓頂升系統
來源：瀘州長江液壓件二廠有限公司
發布時間：2017-05-20 10:27:32
一、用途：
QTz※自升式塔式起重機液壓頂升系統用于自升式塔機頂部(起吊橫臂、平衡臂和塔帽)的自動升、降。該液壓頂升系統比機械式頂升系統結構緊湊，運行平穩、工作安全、振動和噪聲小，操作方便、靈活。該液壓系統也可用于其它類似功能要求的液壓機械。

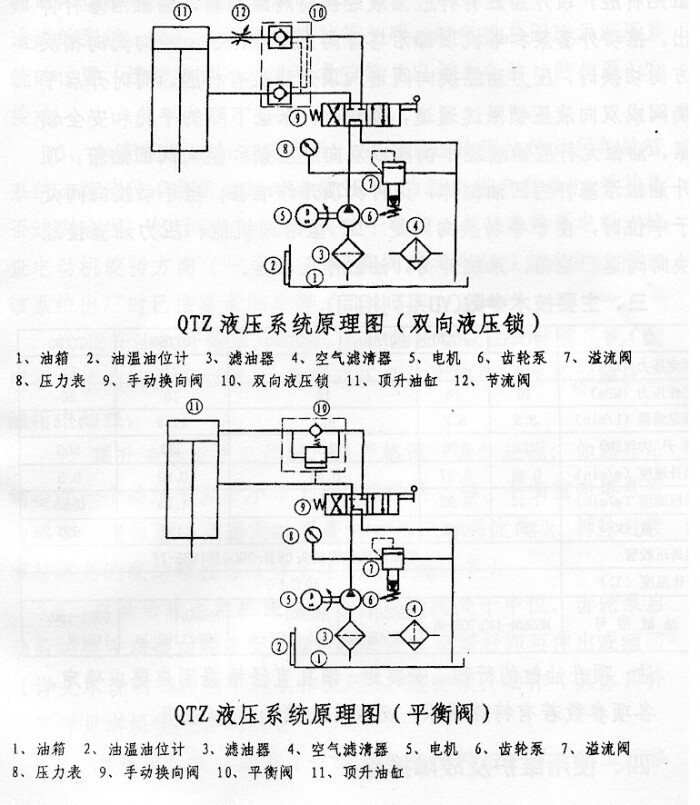

二、液壓系統原理：
齒輪泵供給系統壓力油，系統額定壓力由溢流閥調整(QTz25已調到13MPa，QTZ30．40．50已調到18MPa，QTZ60已調到21MPa，QTZ80已調到25MPa)，頂升油缸體與外套架和塔機頂部連接，油缸活塞桿與爬升橫梁連接，爬升橫梁支承在塔身上。當手動換向閥切換時，壓力油液經換向閥和平衡閥或雙向液壓鎖進入頂升油缸無桿腔，頂升油缸有桿腔油液經換向閥回油箱，油缸活塞桿伸出，推動外套架和塔機頂部沿塔身向上爬升，手動換向閥向相反方向切換時，壓力油經換向閥進入頂升油缸有桿腔，同時開啟平衡閥或雙向液壓鎖限速通道，負載時，保證下降的平穩和安全鎖緊，油缸無桿腔油液經平衡閥或雙向液壓鎖和換向閥回油箱，頂升油缸活塞桿縮回油缸體，為再次頂升作準備；當手動換向閥處于中位時，由于手動換向閥是“M'，型滑閥機能，壓力油直接經換向閻返回油箱，系統卸荷，油缸停止動作。

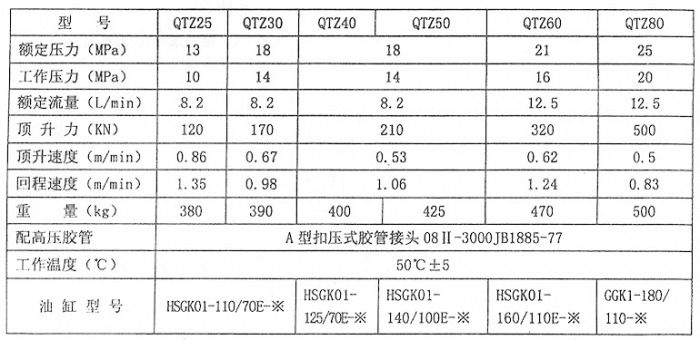

三、主要技術參數(YD系列相同)
注：頂升油缸的行程、安裝距、銷孔直徑根據用戶要求確定。
各項參數若有特殊要求，必須在訂貨合同中注明。
四、使用維護及故障排除
